EN650同步电机驱动器的基本调试方法
EN650作为一款通用型的三相永磁同步电机矢量变频器  ,产品采用32位DSP硬件平台实现高转矩、高精度、宽调速驱动  ,支持无速度传感器矢量控制(无PG)和有速度传感器矢量控制(有PG)  ,低频力矩大 。对电机参数不敏感  ,不过分依赖参数的变化  ,抗dafa888手机版网页登录入口温度变化能力强  ,高速停机响应快速、稳定 。

​ 一、同歩交流接触器主要优势



1 、改善电网品质 。同步电机转子转速与定子绕组的旋转磁场速度相同  ,所以称为同步电动机 。同步电机的电流在相位上是超前于电压  ,属于容性负载可改进供电系统的功率因数 。


2 、转速精度高 。同步电机转子转速 n=60f/p  ,转速完全取决于频率与负载无关 。同步电机具有运行稳定性高和过载能力大等特点  ,在某些传动系统  ,特别是多机同步传动系统和dafa888手机版网页登录入口调速稳速系统中使用效果非常好 。常用于多机同步传动系统、dafa888手机版网页登录入口调速稳速系统和大型设备 (如轧钢机 )等 。




3 、过载能力强 。同步电机过载能力相比异步电动机要大  ,异步电机转矩与电压平方成正比  ,同步机转矩决定于电压和电机励磁电流所产生的内电动势乘积  ,仅与电压成比例  ,电网电压突然下降到额定值 80%时  ,异步电动机转矩往往下降为 64%左右  ,并因带不动负载而停止运转;而同步电动机转矩下降不多 。


4 、工作能耗低 。永磁同步电机的转子磁场为永磁体建立  ,具有节能性 。



二、EN650护肤品介召



1 、产品简介与适用领域 。 EN650作为一款通用型的三相永磁同步电机矢量变频器  , 产品采用 32位 DSP硬件平台实现高转矩、高精度、宽调速驱动  ,支持无速度传感器矢量控制(无 PG)和有速度传感器矢量控制 (有 PG)  ,低频力矩大 。对电机参数不敏感  ,不过分依赖参数的变化  ,抗dafa888手机版网页登录入口温度变化能力强  ,高速停机响应快速、稳定 。 适用于石油、化纤、纺织、造纸、压缩机等行业中的调速传动设备  ,尤其适用于油田抽油机和化纤纺织机械  ,以满足高效、节能、高启动转矩的要求 。


2 、 EN650产品的基本功能列举:


@   同步电机有 PG矢量控制  ,同步电机无 PG矢量控制  ,异步电机矢量控制  ,开环 V/F控制;


@   标配 Modbus协议、自由协议  ,选配 PROFIBUS-DP、 CANopen、 CANlink通讯卡;


@   标配内置制动单元  ,内置 PID控制功能  ,内置用户自定义 V/F曲线功能;


@   编码器断线检测和压力表断线检测;


@   多通道频率设定; I/O端子可自由编程  ,且可接受有源和无源的信号;


@   瞬时停电不停机功能  , AVR输出功能  ,转速跟踪功能  ,抑制机械共振的跳跃频率参数;


@   过载、欠载检测等各种智能检测与保护功能;


@   16 段速且选择与每段加减速时间绑定  ,或不绑定 。



三、EN650服务的大体妙用



1、 开环矢量控制基本用法

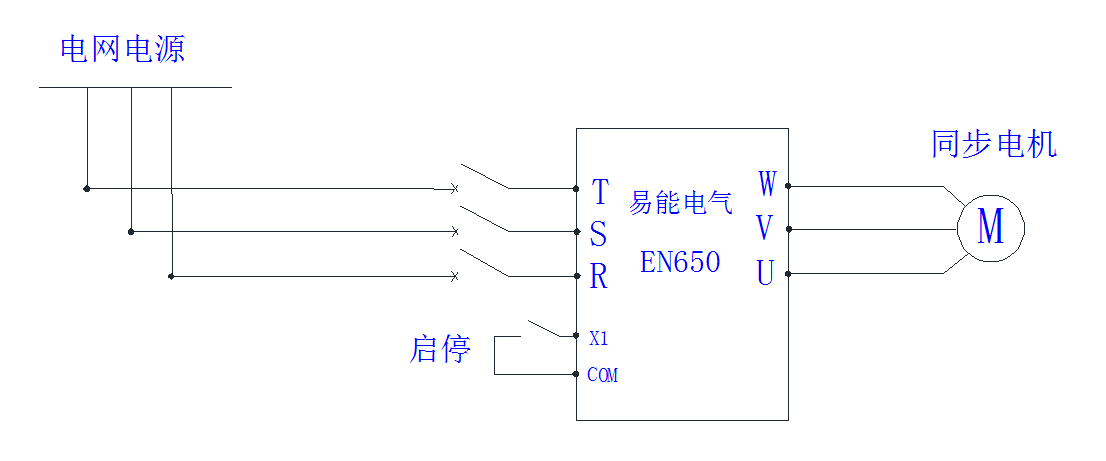

开环矢量控制基本用法的接线:




开环矢量控制的基本参数设置:



​功能码

设定值

说明

F00.00

2

高级菜单模式

F00.19

3

增量式 PG选择

F00.24

1

矢量模式选择

F00.25

1

同步电机选择

F01.15

1

外部端子控制

F15.00

电机额定功率

电机额定功率

F15.01

根据机型选择

电机额定电压

F15.02

根据机型选择

电机额定电流

F15.03

根据机型选择

电机额定频率

F15.04

根据机型选择

电机额定转速

F15.05

根据机型选择

电机极对数

F15.11

2

旋转自整定

F17.04

根据编码器铭牌

编码器线数

F17.05

根据实际测试输入

编码器 AB相序正反相选择




2、 闭环矢量控制基本用法

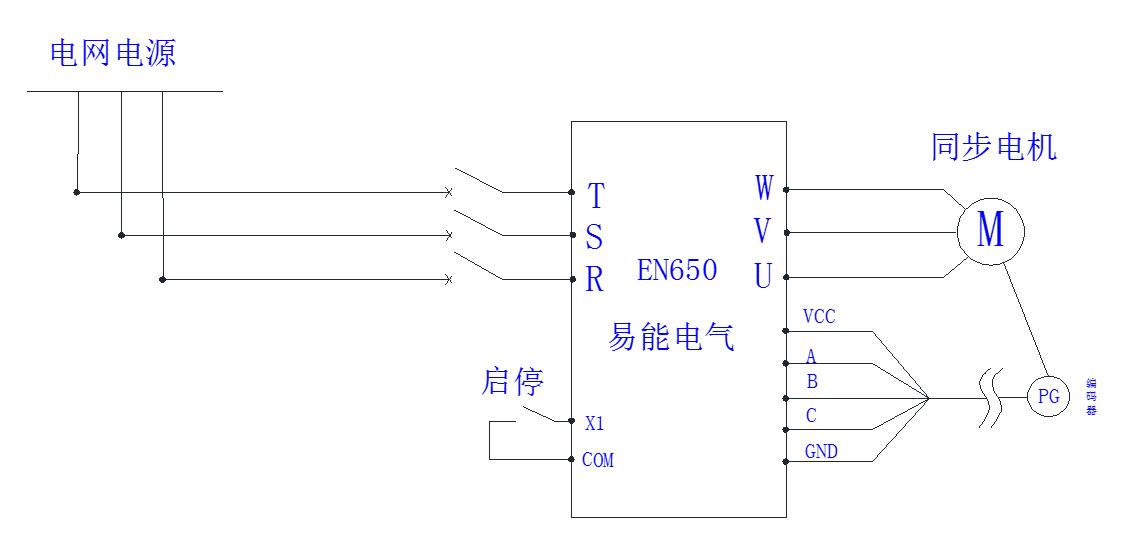

闭环矢量控制基本用法的接线:







闭环矢量基本参数设置:


功能码

设定值

说明

F00.00

2

高级菜单模式

F00.19

3

增量式 PG选择

F00.24

1

矢量模式选择

F00.25

1

同步电机选择

F01.15

1

外部端子控制

F15.00

电机额定功率

电机额定功率

F15.01

根据机型选择

电机额定电压

F15.02

根据机型选择

电机额定电流

F15.03

根据机型选择

电机额定频率

F15.04

根据机型选择

电机额定转速

F15.05

根据机型选择

电机极对数

F15.11

2

旋转自整定

F17.04

根据编码器铭牌

编码器线数

F17.05

根据实际测试输入

编码器 AB相序正反相选择




EN650应用好处


1、 超低频高压发生器转矩大:开环矢量素材机制下2.0Hz输入输出150%载荷系数转矩;


2、 恒定精准性高:的速度数据信号輸入和实际效果电机转速输入误差值比率±0.3%;


3、 鲁棒性好:对马达规格设置不灵敏  ,不过分的依赖性规格设置的转变  ,抗室内dafa888手机版网页登录入口湿度转变实力强;


4、 简单易行易调:读取三相电机的出厂铭牌运作  ,可自動学失量把握必备的三相电机的外部运作;


5、 公路停电卡死高速 、平稳  ,最明显概率加、低速时刻能达到到0.1S;


6、 电流突变率、飞速加减速运动  ,软启动器器都能飞速智慧自修整电脑运行  ,很难会出现过流、过压等出现问题;


7、 彻底根据和不断提高工率条件  ,下降无功瞬时电流  ,极大减少高压线路消耗的资金;


8、 节省体验领先 。

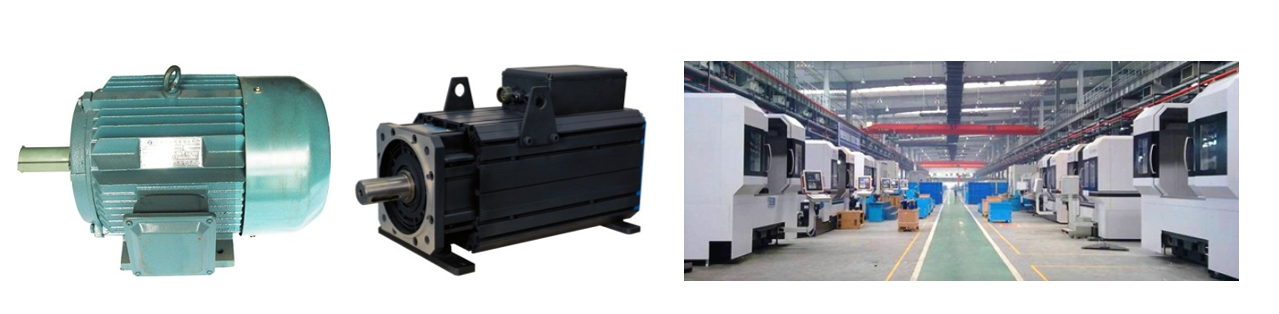

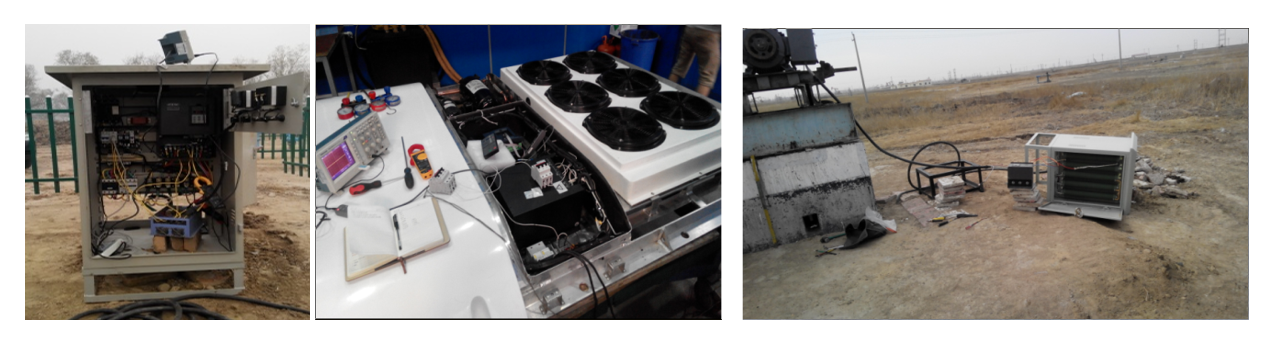

四、EN650厂房软件应用图片搜索
