优秀的性能优势：
● 先进磁通矢量控制技术 ，保证设备顺利启动；
● 具有参数设置的记忆功能；
● 良好的结构设计以及生产工艺 ，提高防潮能力 ，保证运行的可靠性；

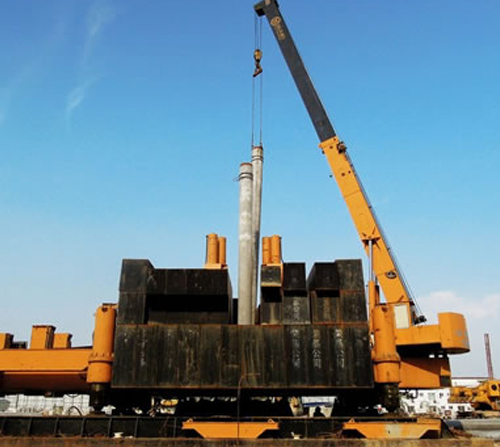

独特的集成管桩机工艺要求：
● 具有自动、手动转换功能；
● 七种工作模式可满足生产多种规格管桩 ，每种模式有4段频率和时间可设置；
● 可显示当前选择模式和运行时间 ，有加计时和减计时两种计时方式；
● 输入过压、欠压、过载、加/减速过流、恒速过流、短路等实时监控保护 ，确保电机安全运行 。
满足不同
| 项目 | 项目描述 | ||
| 输入 | 额定电压、频率 | 单相220伏级：单相220V ，50Hz/60Hz； | |
| 三相380伏级：三相380V ，50Hz/60Hz | |||
| 允许电压波动范围 | 单相220伏级：200～260V； | ||
| 三相380伏级：320～460V | |||
| 输出 | 电压 | 0～380V | |
| 频率 | 0～600Hz | ||
| 过载能力 | G型：150%额定电流1分钟； | ||
| P型：120%额定电流1分钟 。 | |||
| 控制性能 | 控制方式 | 无PG矢量控制 ，有PG矢量控制 ，开环V/F控制 ，无PG转矩控制 ，有PG转矩控制 | |
| 速度控制精度 | ±0.5% 额定同步转速（无PG矢量控制）； | ||
| ±0.1% 额定同步转速（有PG矢量控制）； | |||
| ±1% 额定同步转速（V/F控制）； | |||
| 调速范围 | 1：2000（有PG矢量控制）； | ||
| 1：100（无PG矢量控制）； | |||
| 1：50（V/F控制）； | |||
| 起动转矩 | 1.0Hz：150% 额定转矩（V/F控制）； | ||
| 0.5Hz：150% 额定转矩(无PG矢量控制)； | |||
| 0Hz：180% 额定转矩（有PG矢量控制）； | |||
| 速度波动 | ±0.3% 额定同步转速（无PG矢量控制）； | ||
| ±0.1% 额定同步转速（有PG矢量控制）； | |||
| 转矩控制精度 | ±10% 额定转矩（无PG矢量控制 ，无PG转矩控制）； | ||
| ±5% 额定转矩（有PG矢量控制 ，有PG转矩控制） 。 | |||
| 转矩响应 | ≤20ms（无PG矢量控制）； | ||
| ≤10ms（有PG矢量控制）； | |||
| 频率精度 | 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% | ||
| 频率分辨率 | 模拟设定 | 最高频率的0.1% | |
| 数字设定精度 | 0.01Hz | ||
| 外部脉冲 | 最高频率的0.1% | ||
| 转矩提升 | 自动转矩提升；手动转矩提升0.1～12.0% | ||
| V/F曲线(电压频率特性) | 额定频率在5～650Hz任意设定 ，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线 | ||
| 加减速曲线 | 两种方式：直线加减速和S曲线加减速；15种加减速时间 ，时间单位(0.01s、0.1s、1s)可选 ，最长1000分钟 | ||
| 制动 | 能耗制动 | EN600系列三相15KW及以下功率段已内置制动单元 ，只需在（+）与PB之间加制动电阻；18.5KW及以上功率段可选配内置制动单元 ，只需在（+）与PB之间加制动电阻 ，也可外接制动单元于（+）和（-）之间 。 | |
| EN500系列可外接制动单元于（+）和（-）之间 。 | |||
| 直流制动 | 起动、停止动作分别可选 ，动作频率0～15Hz ，动作电流0～100%额定电流 ，动作时间0～30.0s | ||
| 点动 | 点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0秒可设置 | ||
| 多段速运行 | 通过内置PLC或控制端子实现多段速运行 ，多达15段 ，每段对应单独加减速时间 ，内置PLC支持掉电保存 | ||
| 内置PID控制器 | 可方便地构成闭环控制系统 | ||
| 自动节能运行 | 根据负载情况 ，自动优化V/F曲线 ，实现节能运行 | ||
| 自动电压调整(AVR) | 当电网电压变化时 ，能自动保持输出电压恒定 | ||
| 自动限流 | 对运行期间电流自动限制 ，防止频繁过流故障跳闸 | ||
| 载波调制 | 根据负载特性自动调整载波 | ||
| 转速跟踪再启动 | 实现对旋转中的电机的无冲击平滑起动 | ||
| 运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、通讯给定 ，可通过多种方式切换 | |
| 运行频率给定通道 | 主辅给定 ，实现一个主调节、一个微调控制 。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换 | ||
| 捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑 ，同步切换 | ||
| 输入输出特性 | 数字输入通道 | 8dafa888手机版网页登录入口用数字输入通道 ，最大频率1KHz ，其中1路可作脉冲输入通道 ，最大输入50KHz ，可扩展至14路 | |
| 模拟输入通道 | 2路模拟输入通道 ，其中AI1可选4～20mA或0～10V输出 ，AI2通道为差分输入 ，4～20mA或-10～10V输入可选 ，可扩展至4路模拟输入 | ||
| 脉冲输出通道 | 0.1～20KHz的脉冲方波信号输出 ，可实现设定频率、输出频率等物理量的输出 | ||
| 模拟输出通道 | 2路模拟信号输出 ，其中AO1通道可选4～20mA或0～10V ，AO2通道可选4～20mA或0～10V可实现设定频率、输出频率等物理量的输出 ，可扩展至4路模拟输出 | ||
| 特色功能 | 快速限流 | 最大程度限制变频器过流、更可靠运行 | |
| 单脉冲控制 | 适用于需要一键控制变频器起、停的场合 ，按一下起 ，再按一下停 ，再按一下又起 ，如此重复 。此种用法简单可靠 ，不易误操作 | ||
| 定长控制 | 可实现定长控制 | ||
| 定时控制 | 定时控制功能：设定时间范围0.1Min ～ 6500.0Min | ||
| 虚拟端子 | 五组虚拟输入、输出IO ，可实现简易逻辑控制 | ||
| 操作键盘 | 键盘显示 | 可显示设定频率、输出频率、输出电压、输出电流等多种参数 | |
| 按键锁定 | 实现对按键的部分或者全部锁定 | ||
| 保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护 、中间继电器产品吸合防护、接插件防护、限电总是防护等 | ||
| dafa888手机版网页登录入口 | 使用场所 | 室内 ，不受阳光直晒 ，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
| 海拔 | 低于1000米 。（高于1000米时需降额使用 ， 每增添1500米髙度打印输出工作电压约减少特殊工作电压的10%） | ||
| 周围温度 | -10℃～+40℃(dafa888手机版网页登录入口温度在40℃～50℃,请降额使用或增强散热) | ||
| 周围湿度 | 小于95%RH ，无水珠凝结 | ||
| 振动 | 小于5.9米/秒²(0.6g) | ||
| 存储温度 | -40℃～+70℃ | ||
| 结构 | 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | ||
| 安装方式 | 壁挂式和柜式 | ||

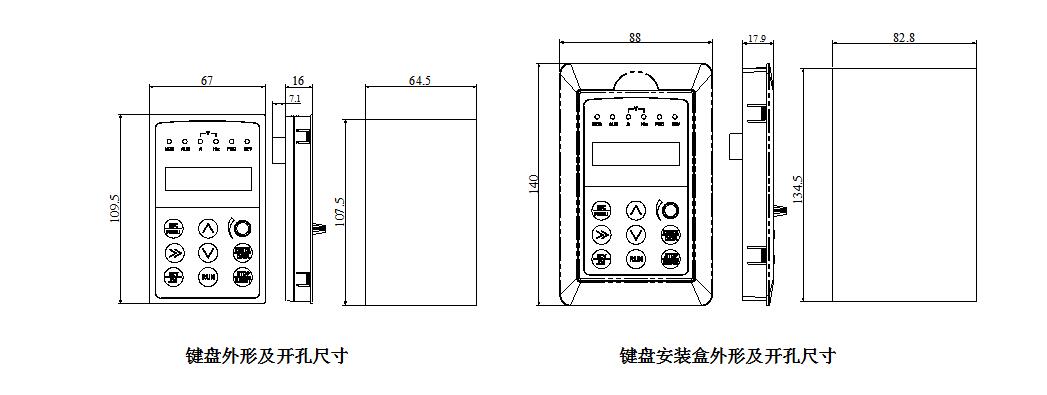

操作键盘及键盘安装盒外形尺寸(单位：mm)

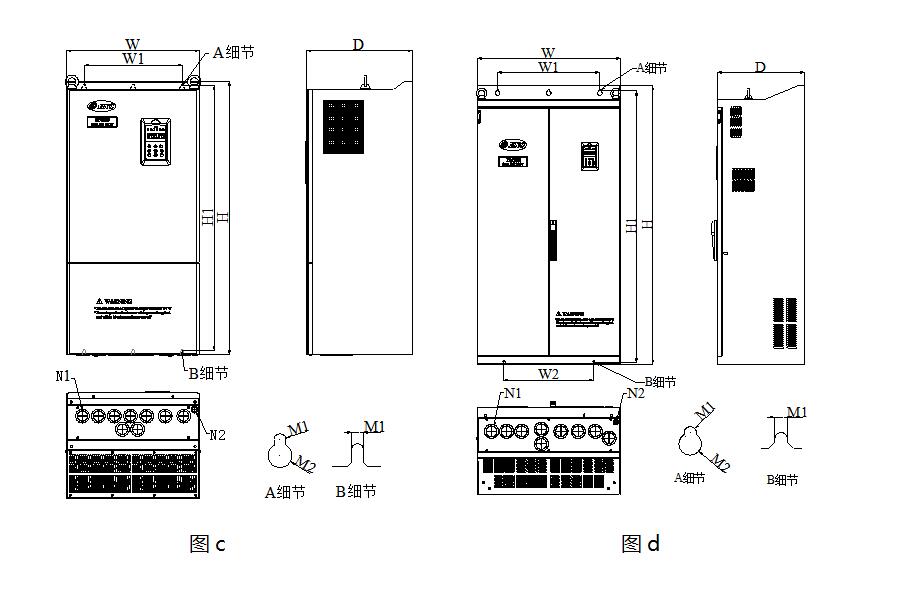

| 变频器型号 | H (mm) | H1 (mm) | W (mm) | W1 (mm) | W2 (mm) | D (mm) | D1 (mm) | N1 (mm) | N2 (mm) | M1 (mm) | M2 (mm) | 图号 |
| EN500-4T0750G/0900P | 570 | 546 | 340 | 237 | - | 320 | - | - | - | Φ12 | Φ18 | 图c |
| EN500-4T0900G/1100P | ||||||||||||
| EN500-4T1100G/1320P | 650 | 628 | 400 | 297 | - | 340 | - | - | - | Φ12 | Φ18 | |
| EN500-4T1320G/1600P | ||||||||||||
| EN500-4T1600G/2000P | 980 | 953 | 480 | 370 | - | 400 | - | Φ38 | Φ19 | Φ9 | Φ18 | |
| EN500-4T2000G/2200P | 1030 | 1003 | 500 | 370 | - | 400 | - | Φ38 | Φ19 | Φ9 | Φ18 | |
| EN500-4T2200G/2500P | ||||||||||||
| EN500-4T2500G/2800P | 1368 | 1322 | 700 | 500 | 440 | 430 | - | Φ52 | Φ19 | Φ12 | Φ22 | 图d |
| EN500-4T2800G/3150P | ||||||||||||
| EN500-4T3150G/3550P | ||||||||||||
| EN500-4T3550G/3750P | 1518 | 1483 | 700 | 500 | 500 | 430 | - | OB 77*47 | Φ19 | Φ12 | Φ22 | |
| EN500-4T3750G/4000P | ||||||||||||
| EN500-4T4000G/4500P | ||||||||||||

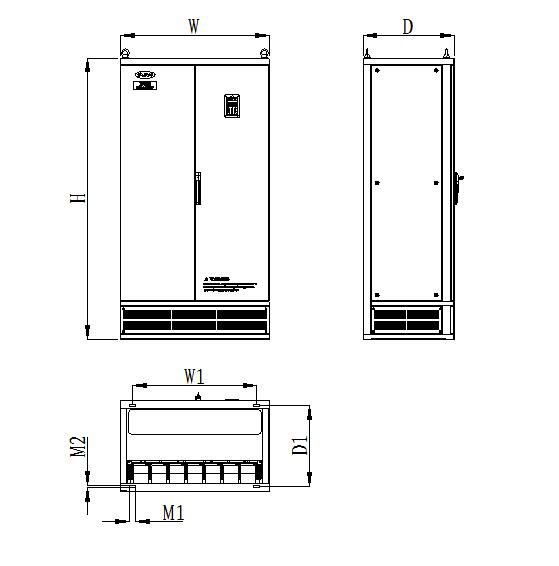

| EN500-4T4500G/5000P | 1650 | - | 850 | 700 | - | 550 | 490 | - | - | 40 | Φ13 | 图e |
| EN500-4T5000G/5600P | ||||||||||||
| EN500-4T5600G/6300P | 1700 | - | 900 | 750 | - | 550 | 490 | - | - | 40 | Φ13 | |
| EN500-4T6300G |
