优秀的性能优势
独特注塑机控制工艺集成

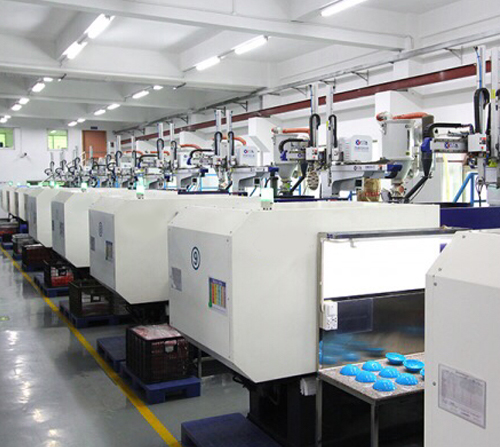

良好的应用效果
| 项目 | 项目描述 | ||
| 输入 | 额定电压、频率 | 三相380伏级：三相380V ，50Hz/60Hz | |
| 允许电压波动范围 | 320～460V | ||
| 输出 | 电压 | 0～380V | |
| 频率 | 0～600Hz | ||
| 过载能力 | 150%额定电流1分钟 | ||
| 控制性能 | 控制方式 | 矢量控制 ，开环V/F控制 | |
| 速度控制精度 | ±0.5% 额定同步转速（矢量控制）； | ||
| ±1% 额定同步转速（V/F控制）； | |||
| 调速范围 | 1：100（矢量控制）； | ||
| 1：50（V/F控制）； | |||
| 起动转矩 | 1.0Hz：150% 额定转矩（V/F控制）； | ||
| 0.5Hz：150% 额定转矩(矢量控制)； | |||
| 速度波动 | ±0.3% 额定同步转速（矢量控制）； | ||
| 转矩控制精度 | ±10% 额定转矩（矢量控制）； | ||
| 转矩响应 | ≤20ms（矢量控制）； | ||
| 频率精度 | 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% | ||
| 频率分辨率 | 模拟设定 | 最高频率的0.1% | |
| 数字设定精度 | 0.01Hz | ||
| 外部脉冲 | 最高频率的0.1% | ||
| 转矩提升 | 自动转矩提升；手动转矩提升0.1～12.0% | ||
| V/F曲线(电压 | 额定频率在0.5～650Hz任意设定 ，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线 | ||
| 频率特性) | |||
| 加减速曲线 | 两种方式：直线加减速和S曲线加减速；15种加减速时间 ，时间单位(0.01s、0.1s、1s)可选 ，最长1000分钟 | ||
| 直流制动 | 起动、停止动作分别可选 ，动作频率0～15Hz ，动作电流0～100%额定电流 ，动作时间0～30.0s | ||
| 点动 | 点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0秒可设置 | ||
| 多段速运行 | 通过内置PLC或控制端子实现多段速运行 ，多达15段 ，每段对应单独加减速时间 ，内置PLC支持掉电保存 | ||
| 内置PID控制器 | 可方便地构成闭环控制系统 | ||
| 自动节能运行 | 根据负载情况 ，自动优化V/F曲线 ，实现节能运行 | ||
| 自动电压调整(AVR) | 当电网电压变化时 ，能自动保持输出电压恒定 | ||
| 自动限流 | 对运行期间电流自动限制 ，防止频繁过流故障跳闸 | ||
| 载波调制 | 根据负载特性自动调整载波 | ||
| 转速跟踪再启动 | 实现对旋转中的电机的无冲击平滑起动 | ||
| 运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、通讯给定 ，可通过多种方式切换 | |
| 运行频率给定通道 | 主辅给定 ，实现一个主调节、一个微调控制 。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换 | ||
| 捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑 ，同步切换 | ||
| 输入输出特性 | 数字输入通道 | 8dafa888手机版网页登录入口用数字输入通道 ，最大频率1KHz ，其中1路可作脉冲输入通道 ，最大输入50KHz ，可扩展至14路 | |
| 模拟输入通道 | 2路模拟输入通道 ，其中AI1可选4～20mA或0～10V输入 ，AI2通道为差分输入 ，4～20mA或-10～10V输入可选 ，I1或I2 :0～1A键入 ，V1或V2:0～10V键入 | ||
| 脉冲输出通道 | 0.1～20KHz的脉冲方波信号输出 ，可实现设定频率、输出频率等物理量的输出 | ||
| 模拟输出通道 | 2路模拟信号输出 ，其中AO1通道可选4～20mA或0～10V ，AO2通道可选4～20mA或0～10V可实现设定频率、输出频率等物理量的输出 ，可扩展至4路模拟输出 | ||
| 特色功能 | 快速限流 | 最大程度限制控制柜过流、更可靠运行 | |
| 单脉冲控制 | 适用于需要一键控制控制柜起、停的场合 ，按一下起 ，再按一下停 ，再按一下又起 ，如此重复 。此种用法简单可靠 ，不易误操作 | ||
| 定长控制 | 可实现定长控制 | ||
| 定时控制 | 定时控制功能：设定时间范围0.1Min ～ 6500.0Min | ||
| 虚拟端子 | 五组虚拟输入、输出IO ，可实现简易逻辑控制 | ||
| 操作键盘 | LED显示 | 可显示设定频率、输出频率、输出电压、输出电流等多种参数 | |
| 按键锁定 | 实现对按键的部分或者全部锁定 | ||
| 保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护 、继电气吸合保障、绝缘端子保障、停电了频繁保障等 | ||
| dafa888手机版网页登录入口 | 使用场所 | 室内 ，不受阳光直晒 ，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
| 海拔 | 低于1000米 。（高于1000米时需降额使用 ， 每增多千米极高输送交流电约降低额定容量交流电的10%） | ||
| 周围温度 | -10℃～+40℃(dafa888手机版网页登录入口温度在40℃～50℃,请降额使用或增强散热) | ||
| 周围湿度 | 小于95%RH ，无水珠凝结 | ||
| 振动 | 小于5.9米/秒²(0.6g) | ||
| 存储温度 | -40℃～+70℃ | ||
| 结构 | 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | ||
| 安装方式 | 柜式 | ||

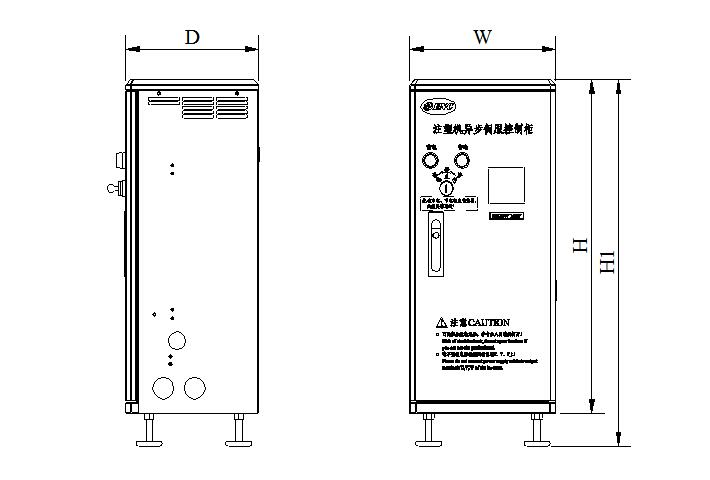

| 控制柜型号 | W (mm) | D (mm) | H (mm) | H1 (mm) | 毛重 （kg） |
| EN606-4T0075 | 260 | 255 | 570 | 620 | 19 |
| EN606-4T0110 | 260 | 255 | 570 | 620 | 21 |
| EN606-4T0150 | 280 | 255 | 600 | 660 | 23.5 |
| EN606-4T0185 | 320 | 300 | 675 | 735 | 35 |
| EN606-4T0220 | |||||
| EN606-4T0300 | 360 | 300 | 770 | 830 | 39 |
| EN606-4T0370 | |||||
| EN606-4T0450 | 435 | 345 | 895 | 955 | 65 |
| EN606-4T0550 | |||||
| EN606-4T0750 | 520 | 450 | 1200 | 1250 | 153 |
