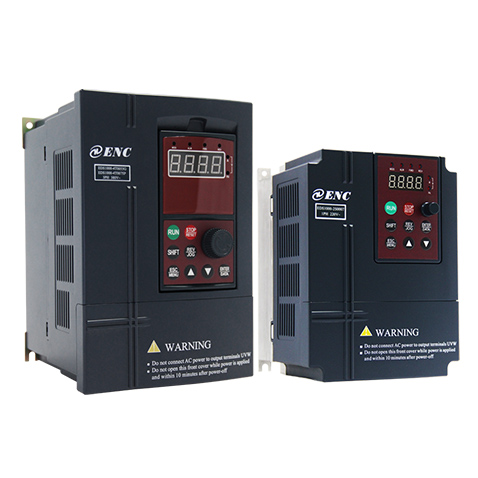

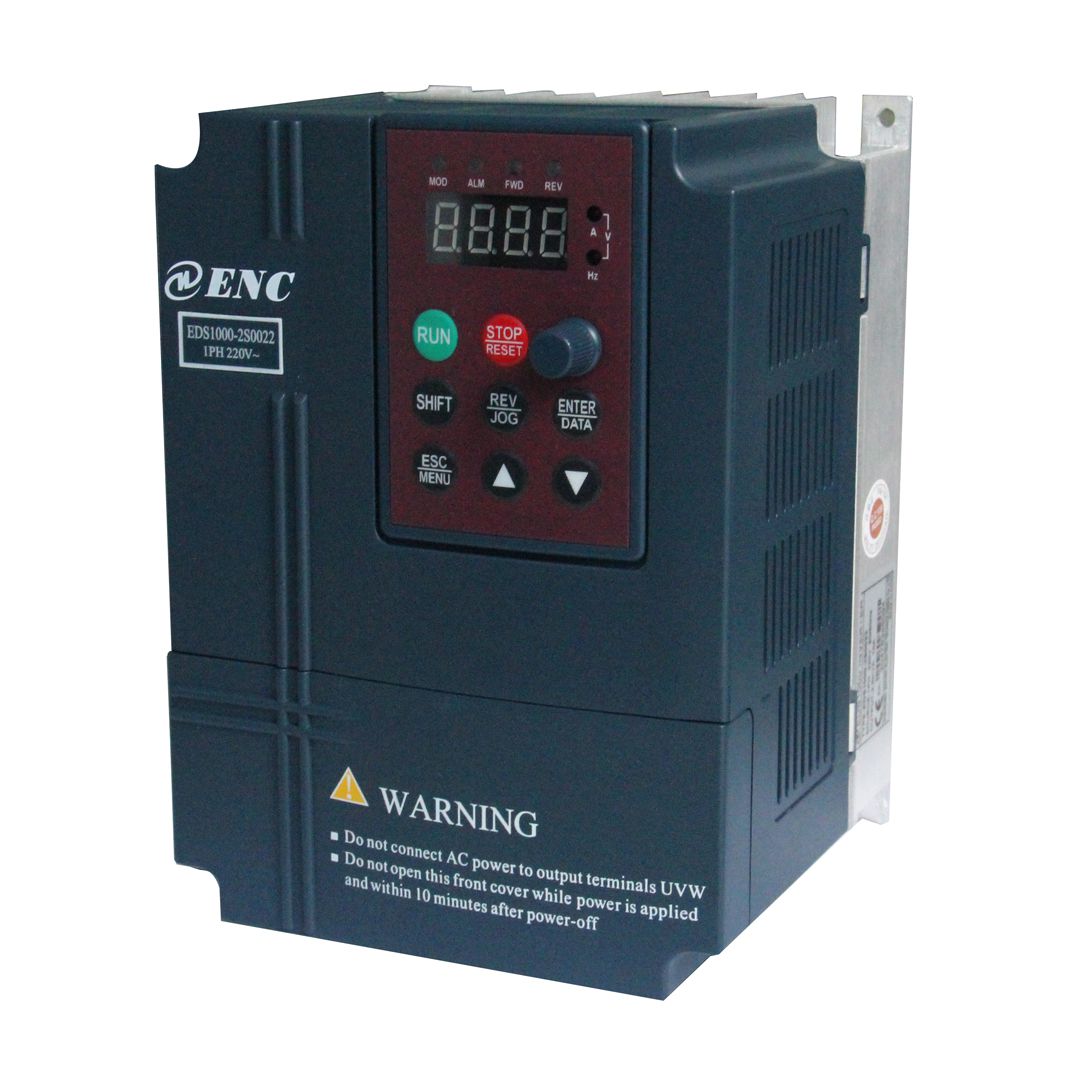

EDS1000系列多功能通用型变频器
产品描述
EDS1000系列产品统一型直流变频空调器  ，具备着智能稳压（AVR）和智能限流性能；按键电位差器调节  ，时速监测再无法性能  ，化纤摆频性能  ，按键冻结性能  ，恒压供排水管性能  ，单机联机一拖二  ，另加供排水管卡可是拖四； 复制粘贴缺相防护、输入缺相防护、过压防护、欠压防护、过流防护、过载守护防护等防护性能 。
典型应用

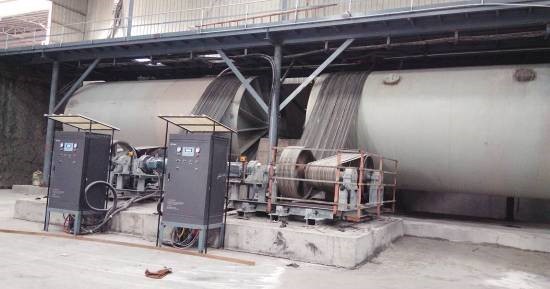

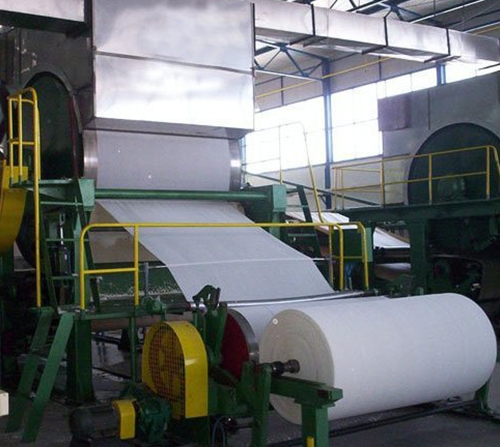

适用于金属加工、塑料机械、CNC机床、印刷设备、印染行业、造纸、市政工程、供水工程、污水处理等  ，另外在纺织、制冷、水泥、陶瓷等领域也广泛使用 。/p>

​

产品特点

  • 优秀的设计理念
    运用优化软件系统dafa888手机版网页登录入口空间的电压矢量素材PWM抑制；稳定可靠可靠的1Hz 150%额定值转距；自主稳压（AVR）和自主限流功效；软件系统相对稳定可靠可靠的内嵌式PID抑制器

  • 实用的功能设计
    恒压自来水能力  ，从1拖1到1拖4泵均可满足；达到16段速把控与提醒PLC能力；织造厂摆频、公路脉冲造成的輸入/输出电压接头；展示MODBUS或顾客自定位的通讯设备组网意向书；

  • 经久的市场检验
    经途12年及以上的适用者适用验证  ，荣获保持一致喜爱；12年间表明适用者的经历总是加剧与建立完善  ，与时俱进的程度


应用优势

自然稳压可转变宽的电压变化的场所； 支撑数字化调整、虚拟仿真量调整、多段速调整  ，PID调整、RS485通信技术调整的规律给定区域 内装置流程PID抑制能力范围广选用于恒压供水公司、空压力机交流变频驱使等 采用规格设计更好仰制设备振动  ，使控制系统变得更加稳固稳定 。 比较广泛用到很多工业园区域 。
​
性能指标


项目 项目描述
输入 额定电压、频率 单相220伏级：单相220V  ，50Hz/60Hz；
三相220伏级：三相220V  ，50Hz/60Hz；
三相380伏级：三相380V  ，50Hz/60Hz；
三相690伏级：三相690V  ，50Hz/60Hz 。
允许工作 单相220伏级：200V～260V；
电压范围 三相220伏级：200V～260V；

 三相380伏级：320V～460V；

 三相690伏级：586V～760V 。
输出 电压 220伏级：0～220V；380伏级：0～380V；690伏级：0～690V
频率 0Hz～400Hz
过载能力 G型：150%额定电流1分钟  ，200%额定电流0.5秒；
P型：120%额定电流1分钟；
控制性能 控制方式 无速度传感器转差矢量控制  ，开环V/F控制
调速范围 0.111111111
起动转矩 1Hz时150%额定转矩
运行转速稳 ≤±0.5%额定同步转速
态精度
频率精度 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5%
频率分辨率 模拟设定 最高频率的0.1%
数字设定 小于100Hz的精度：0.01Hz；大于或等于100Hz的精度：0.1Hz
外部脉冲 最高频率的0.5%
转矩提升 自动转矩提升  ，手动转矩提升0.1%～12.0%
V/F曲线(电压 额定频率在5～400Hz任意设定  ，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线
频率特性)
加减速曲线 两种方式：直线加减速和S曲线加减速；七种加减速时间  ，时间单位(分/秒)可选   ，最长6000分钟
制动 能耗制动 内置或外接制动电阻；690伏级无内置制动单元
直流制动 起动、停止动作分别可选  ，动作频率0～15Hz  ，动作电压0～15%  ，动作时间0～20.0秒
点动 点动频率范围：0.50Hz～50.00Hz；点动加减速时间0.1～60.0秒可设置
多段速运行 通过内置PLC或控制端子实现多段速运行
内置PID控制器 可方便地构成闭环控制系统
自动节能运行 根据负载情况  ，自动优化V/F曲线  ，实现节能运行
自动电压 当电网电压变化时  ，能自动保持输出电压恒定
调整(AVR)
自动限流 对运行期间电流自动限制  ，防止频繁过流故障跳闸
运行功能 运行命令给定通道 操作键盘给定、控制端子给定、串行口给定
运行频率给定通道 数字给定、模拟给定、脉冲给定、串行口给定、组合给定  ，可通过多种方式随时切换
脉冲输出通道 0.1～20KHz的脉冲方波信号输出  ，可实现设定频率、输出频率等物理量的输出
模拟输出通道 2路模拟信号输出  ，其中AO1通道可选4～20mA或0～10V  ，AO2通道为0～10V可实现设定频率、输出频率等物理量的输出
操作键盘 LED显示 可显示设定频率、输出频率、输出电压、输出电流等多种参数
按键锁定 实现对按键的部分或者全部锁定（模拟电位器无锁定）
保护功能 过流保护、过压保护、欠压保护、过热保护、过载保护等
选配件 制动组件、远控键盘、远控键盘连接电缆等
dafa888手机版网页登录入口 使用场所 室内  ，不受阳光直晒  ，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
海拔 低于1000米  ，高于1000米时需降额使用
周围温度 -10℃～+40℃(dafa888手机版网页登录入口温度在40℃～50℃,请降额使用或增强散热)
周围湿度 小于95%RH,无水珠凝结
振动 小于5.9米/秒²(0.6g)
存储温度 -40℃～+70℃
结构 防护等级 IP20
冷却方式 强制风冷  ，风扇带自动测温控制 。
安装方式 壁挂式



体积型号

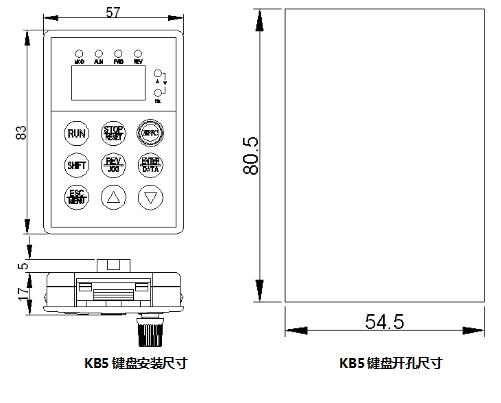

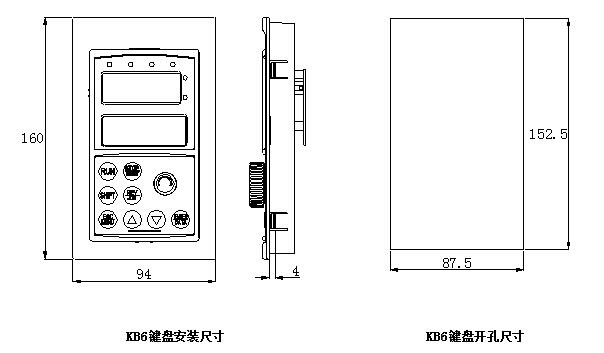

运作电脑数字键盘及电脑数字键盘安转盒外表尽寸(行业：mm)





体积型号

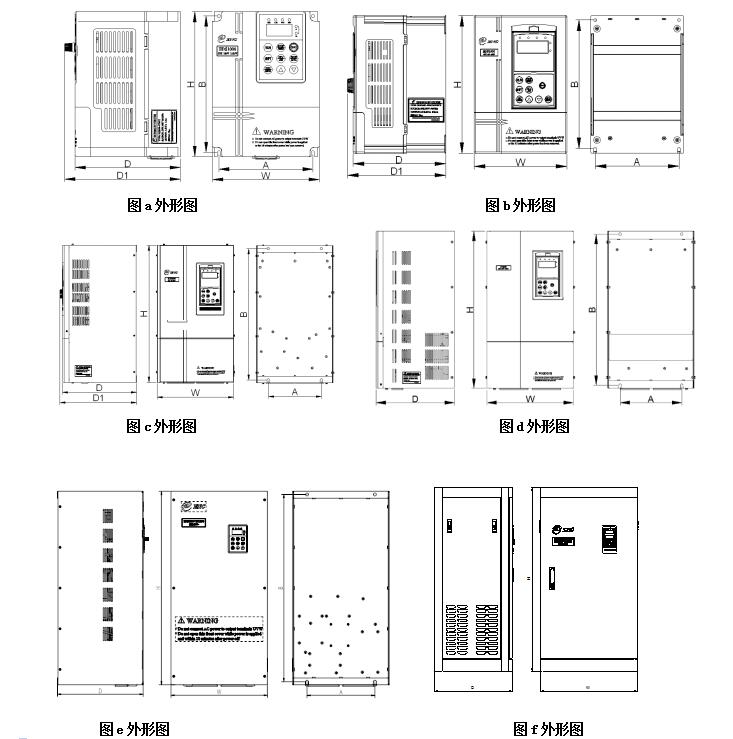

EDS1000-2S0004～EDS1000-4T0750P安装尺寸


​ 变频器型号 （G：恒转矩负载；P：风机水泵负载）A (mm)B (mm)W (mm)H (mm)D (mm)D1 (mm)安装孔径 (mm)毛重 (kg)图号
EDS1000/1200/1300-2S0004EDS1000/1200/1300-2S0007110160125170123.2135.542图a
EDS1000/1200/1300-2S0015EDS1000/1200/1300-2S0022
EDS1000/EDS1100/1200/1300-4T0007G/0015P
EDS1000/EDS1100/1200/1300-4T0015G/0022P
EDS1000/1100/1300-4T0022G/0037P
EDS1000-2S003714021515523015516453.8图b
EDS1000/1100/1300-4T0037G/0055P
EDS1000/1100/1300-4T0055G/0075P
EDS1000/1100/1300-4T0075G/0110P18527520029017818766.3图b
EDS1000/1100/1300-4T0110G/0150P
EDS1000/1100/1300-4T0150G/0185P135330218345210221710图c
EDS1000/1100/1300-4T0185G/0220P180410260430252261917图c
EDS1000/1100/1300-4T0220G/0300P
EDS1000/1100/1300-4T0300G/0370P200485280505252261923图c
EDS1000/1100/1300-4T0370G/0450P
EDS1000-4T0450G/0550P200515300535252261933图c
EDS1000-4T0550G/0750P


EDS1000-2T0007～EDS1000-2T0075安装尺寸


变频器型号A (mm)B (mm)W (mm)H (mm)D (mm)D1 (mm)安装孔径 (mm)毛重 (kg)图号
EDS1000-2T0007110160125170123.2135.542图a
EDS1000-2T0015
EDS1000-2T0022
EDS1000-2T003714021515523015516453.8图b
EDS1000-2T005518527520029017818766.3图b
EDS1000-2T0075


EDS1000-7T0110G～EDS1000-7T2000G安装尺寸

​

变频器型号A (mm)B (mm)W (mm)H (mm)D (mm)安装孔径(mm)图号
EDS1000-7T0110G/0150P200552284570252.79图e
EDS1000-7T0150G/0185P
EDS1000-7T0185G/0220P2806204206503009图d
EDS1000-7T0220G/0300P
EDS1000-7T0300G/0370P
EDS1000-7T0370G/0450P
EDS1000-7T0450G/0550P32072050075030012图d
EDS1000-7T0550G/0750P
EDS1000-7T0750G/0900P40079059082037212图d
EDS1000-7T0900G/1100P
EDS1000-7T1100G/1320P
EDS1000-7T1320G/1600P
EDS1000-7T1600G/2000P--6301200500-图f
EDS1000-7T2000G/2200P
